煙臺300/500/800/1200精密環縫工裝

技術特點：
堅固的鋼結構部件
主動軸直接由測速電機控制的伺服馬達驅動
能配不同尺寸的工件爪盤
爪盤及減速箱的位置能根據要求進行變換

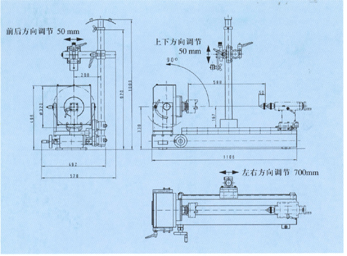

焊槍能在上下左右等方向變換位置
架位于滾珠導軌上，能方便地改變及固定其位置

技術規格

初級電源	230V/50Hz
控制系統應用范圍： -SEC 052 -SPS 220	0.1-11Rpm 0.05-11Rpm
主軸中心定位精度	±0.02mm
主軸扭矩	1950Ncm
中心距	16mm
床身長度	500mm (800/1000)
工件尺寸 -直徑 -選擇件	320mm 400mm
80mm主軸 -爪盤 -套爪夾盤	?20/32/42mm ?16mm
機床重量（不帶尾架）	147kg

定貨須知

標準的CITOTURN500環縫機床包括以下部件；機床底座，驅動單元，焊槍支架及焊槍定位滑塊和附件

簡易型控制系統SEC052（能控制NIRTAMATIC51及焊機）

可編程控制系統SPS220

同NERTAMATIC 51及PRESTOTIG焊機相連的控制線

CITOTURN 500焊接機床的選擇件

機床尾架

機床底座長度800mm

機床底座長度1000mm

能配80mm主軸的驅動單元

較大直徑為400mm的工件轉盤

配套機械式焊槍架的固定面罩

氣動部件（氣動功能必需件）

氣動尾架

中心能供氣的氣動尾架

焊槍氣動定位（垂直方向行程為120mm）

配套氣動式焊槍架的固定面罩

縱向伺服馬達的焊槍定位

長度500mm

長度800mm

長度1000mm

進行螺旋線焊接的控制軟件

送絲機構

環縫焊能旋轉供氣、水的通路

CITOTURN 500焊接機床附件

工件轉盤280

裝夾裝置

-套爪夾盤固定座W25（0.5-25mm）

-套爪夾盤W25

-套爪夾盤固定座W20（0.5-20mm）

-套爪夾盤W20

中心夾盤：

中心法蘭盤

外夾緊盤?160

外夾緊能力3-160mm

外夾緊能力39-152mm

內夾緊能力39-152mm

中心通孔?42

中心夾盤?125

外夾緊能力3-125mm

內夾緊能力37-123mm

中心通孔?32

中心夾盤?100

外夾緊能力3-100mm

內夾緊能力33-94mm

中心通孔?20

-旋轉中心頂針
